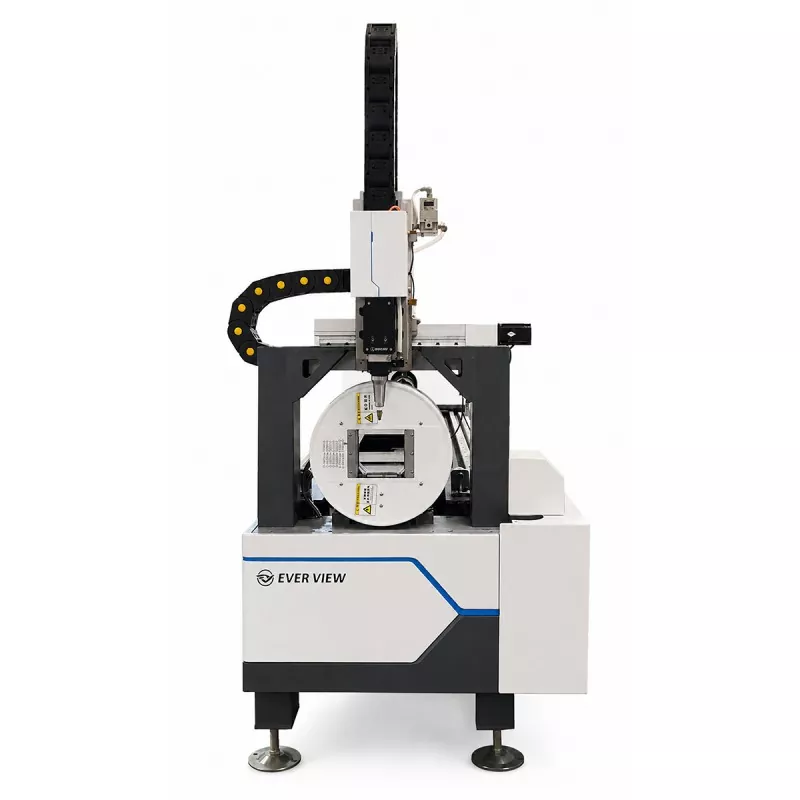

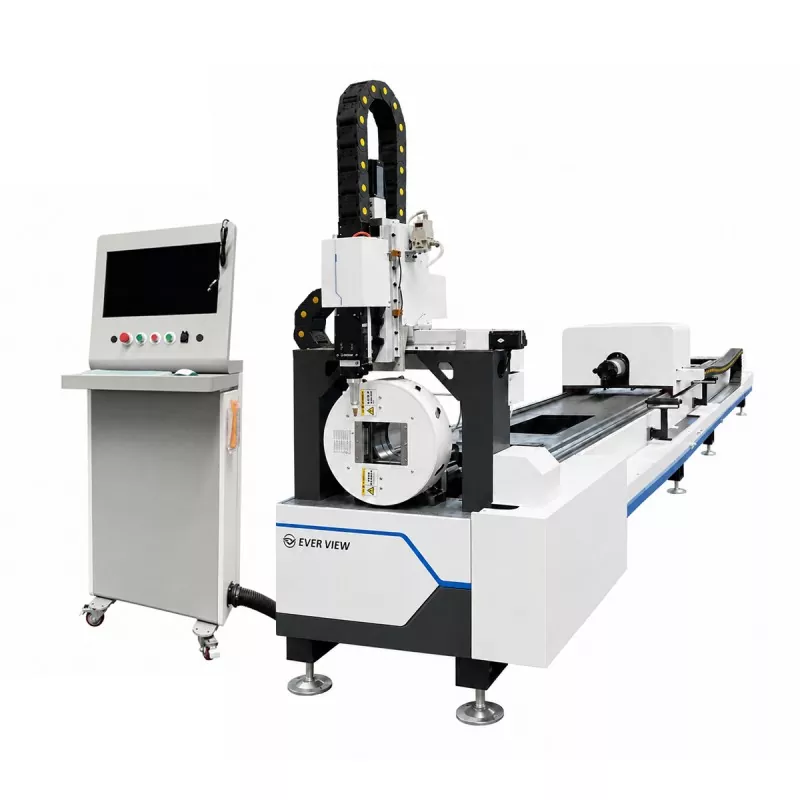

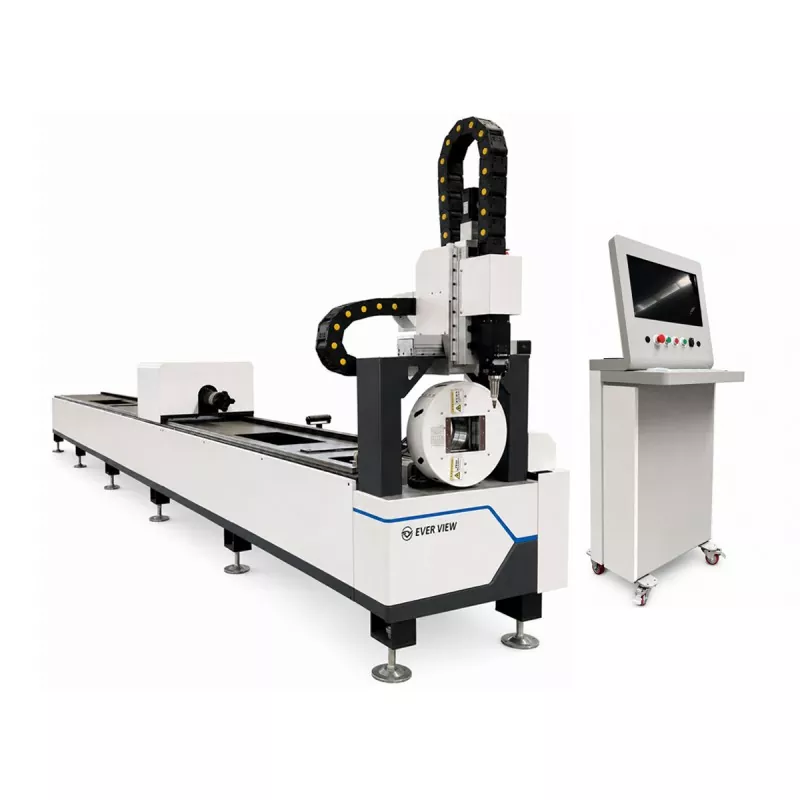

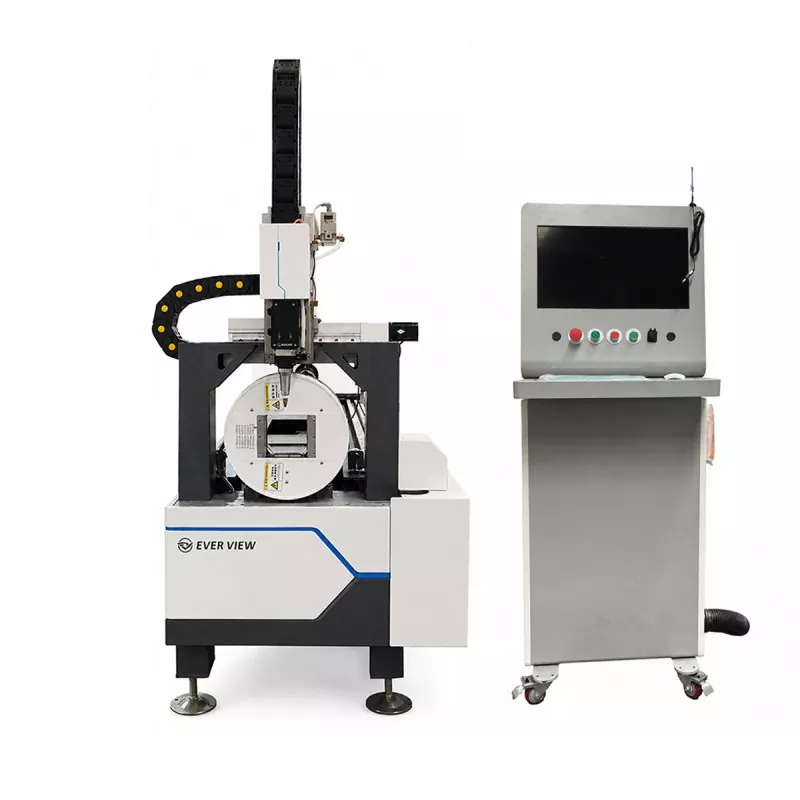

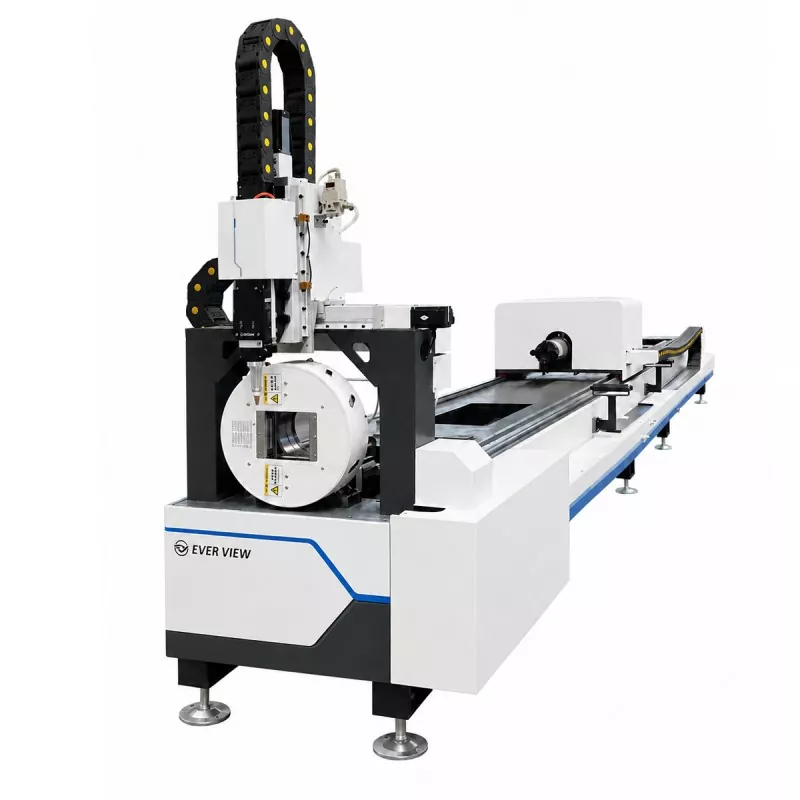

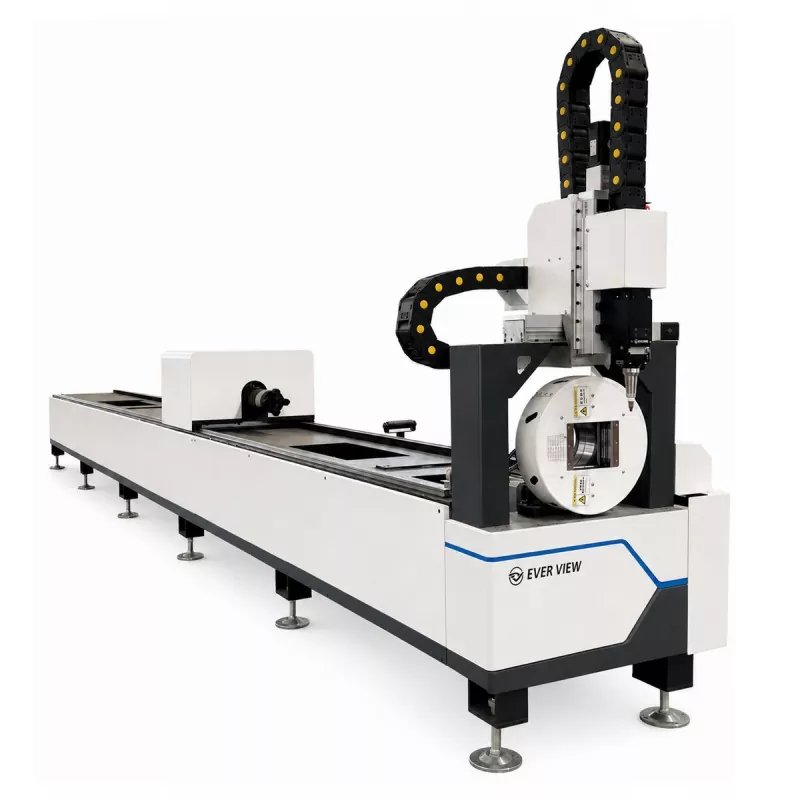

Экономичный станок для лазерной резки труб с оптоволоконным кабелем

Экономичный станок для резки труб с волоконным лазером может выполнять резку труб, вырезание отверстий, прорезание пазов, контурную резку и обрезку концов за один запрограммированный процесс. Он подходит для металлической мебели, фитнес-оборудования, автомобильных компонентов, сельскохозяйственной техники, строительных конструкций и общего металлообработки.

Отправьте нам размер, материал, толщину, длину и чертеж вашей трубы для конфигурации машины и оценки резки.

Подробная информация о продукте

Практичная лазерная резка труб мощностью 3 кВт

Экономичный станок для лазерной резки труб EVER VIEW предназначен для покупателей, которым необходима надежная обработка труб без лишней сложности системы. Лазерный источник мощностью 3 кВт обеспечивает практический баланс между производительностью резки, эксплуатационными расходами и гибкостью применения.

Для справки: правильно настроенная система мощностью 3 кВт обычно может резать стенки труб из углеродистой стали примерно до 10–12 мм и стенки труб из нержавеющей стали примерно до 5–6 мм при подходящих условиях. Эти цифры являются справочными значениями, а не гарантированными пределами. Фактические результаты зависят от профиля трубы, марки материала, давления газа, выбора сопла, скорости резки, требований к качеству кромки и конфигурации станка.

Он подходит для мастерских, занимающихся лазерной резкой труб, фабрик, добавляющих специальное оборудование для обработки труб, а также производителей, выполняющих мелкосерийные или среднесерийные заказы.

Справочная толщина резки по материалам

Следующие значения являются общими нормативными диапазонами для обычных трубок:

Максимальная практическая толщина может быть ниже для труб малого диаметра, сложных профилей, высокоскоростного производства или строгих требований к качеству кромок. Перед окончательным подтверждением рекомендуется провести испытание на резку с использованием реальной трубки покупателя.

Эталонные скорости резания по материалам

Скорость резки варьируется в зависимости от толщины стенки, марки материала, формы трубы, режущего газа, диаметра сопла, фокусного положения и требуемого качества кромки. Следующие значения являются общими нормативными диапазонами для прямых участков труб из обычных материалов:

Эти скорости предназначены только для предварительной оценки. Резка отверстий, прорезание пазов, острые углы, мелкие контуры и обрезка концов обычно требуют более низких скоростей, чем резка по прямой. Покупатели должны оценить как скорость резки, так и качество обработанной кромки при сравнении конфигураций станка.

Сравнение с другими вариантами мощности лазера

Мощность лазера следует выбирать в соответствии с требуемой толщиной материала, скоростью производства и рабочей нагрузкой, а не только максимальной мощностью.

По сравнению с машиной мощностью 2 кВт модель мощностью 3 кВт обычно обеспечивает более широкий диапазон обработки и более высокую производительность для труб средней толщины. По сравнению с машиной мощностью 4 кВт, она обычно предлагает меньшие инвестиции и более экономичную работу, но при этом теряет некоторую скорость и максимальную производительность.

Для покупателей, которые в основном обрабатывают тонкостенные мебельные трубы, может быть достаточно системы мощностью 2 кВт. Для смешанных заказов, включающих трубы из углеродистой и нержавеющей стали средней толщины, зачастую практичным выбором является мощность 3 кВт. Для непрерывного производства более толстых труб или заказов больших объемов конфигурация мощностью 4 кВт может обеспечить более высокую производительность.

Размер трубки и диапазон материалов

Экономичный станок для резки труб волоконным лазером поддерживает круглые, квадратные, прямоугольные и выбранные специальные профили в соответствии с окончательной конфигурацией. Применимые материалы могут включать углеродистую сталь, нержавеющую сталь, оцинкованную сталь, алюминий и другие металлы, поддающиеся лазерной резке.

Фактический диапазон резки зависит от марки материала, толщины стенки, профиля трубы, режущего газа, требуемого качества кромки и скорости производства.

Гибкость производства

Цифровое программирование позволяет операторам изменять длину труб, положение отверстий, контуры и форму концов без подготовки специального механического инструмента для каждой конструкции. Это делает машину подходящей для серийного производства, изготовления прототипов и смешанных заказов.

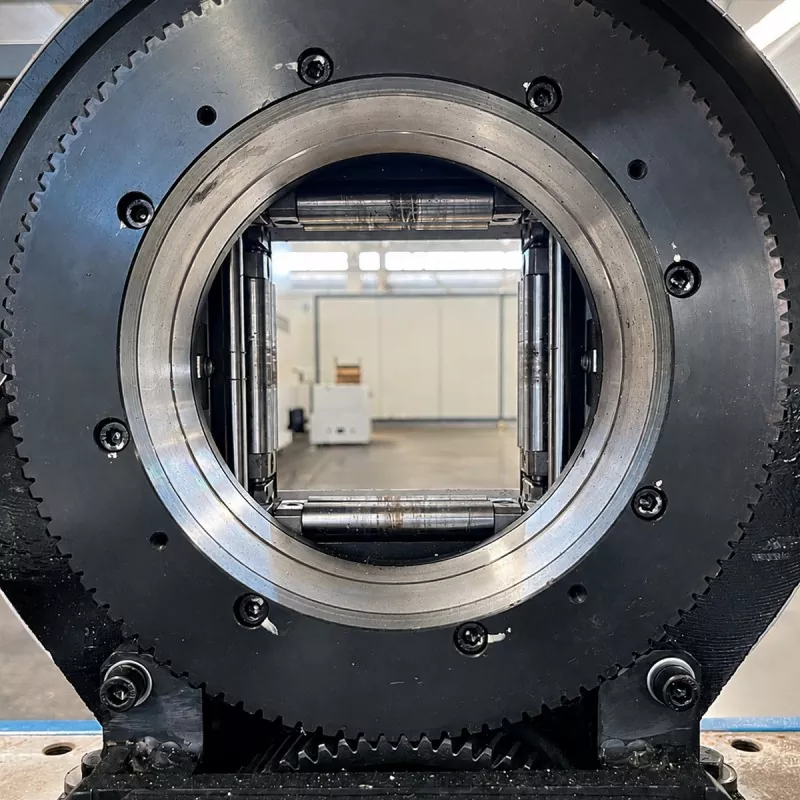

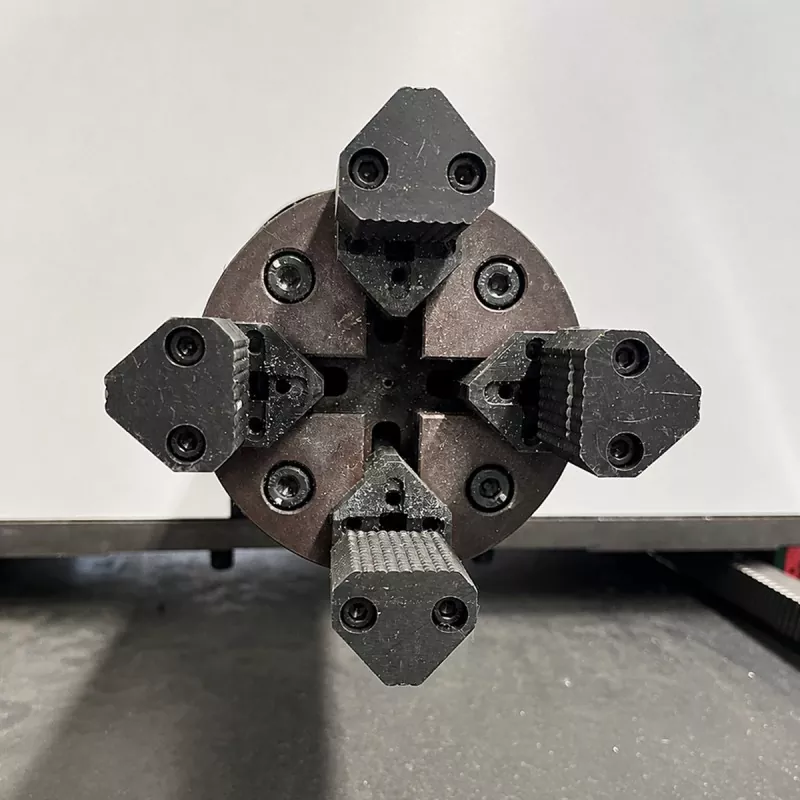

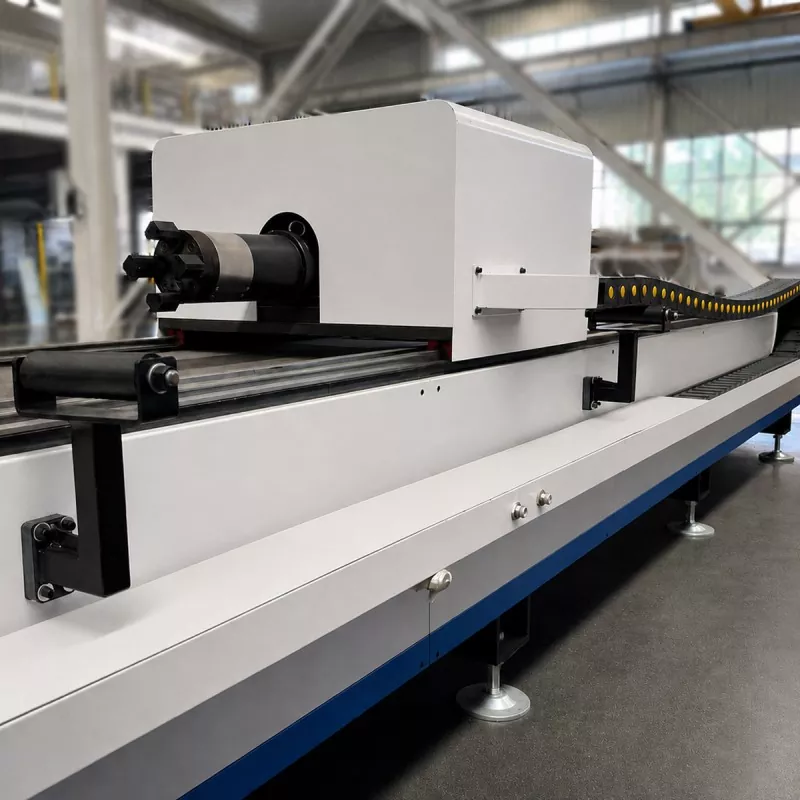

Универсальная система патронов

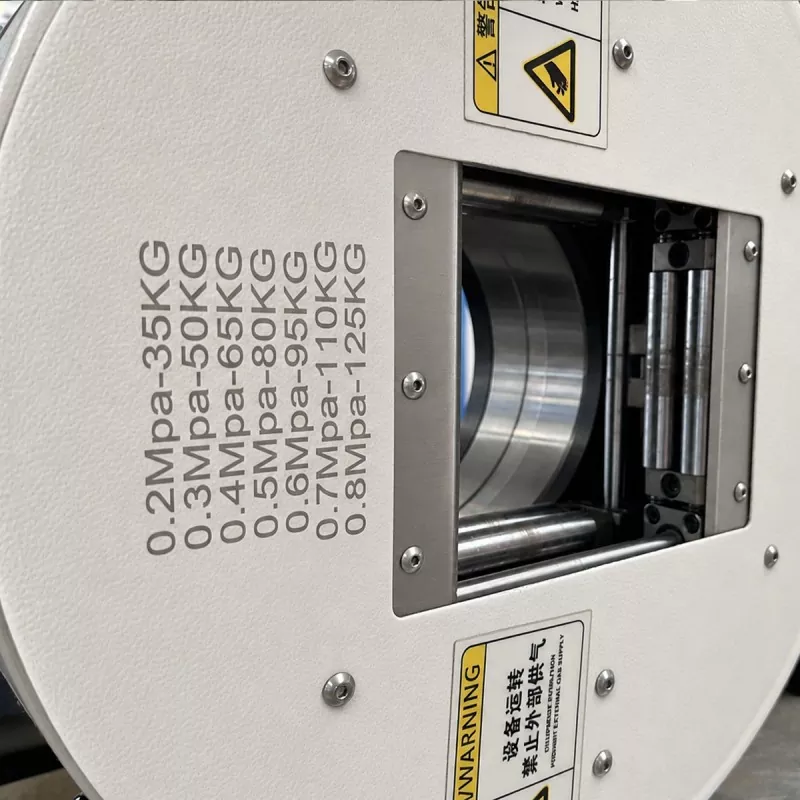

Универсальный патрон подходит для круглых и квадратных труб, что помогает уменьшить необходимость замены приспособлений для разных заготовок. Стабильный зажим обеспечивает точную резку отверстий, пазов, контуров и разрезов вокруг нескольких сторон трубы.

Скорость патрона может достигать 120 об/мин.

Сокращение вторичных операций

Для подходящих деталей станок может объединить подготовку, связанную с измерением, резку, сверление, прорезание пазов и обрезку концов в один запрограммированный процесс. Это может сократить количество ручной маркировки, повторных зажимов, перемещений заготовок и вторичной обработки.

Фактическое улучшение зависит от геометрии трубы, материала, объема производства и существующего рабочего процесса.

Области применения

Экономичный станок для резки труб с волоконным лазером подходит для металлической мебели, такой как столы, стулья, стеллажи, каркасы кроватей и другие трубчатые мебельные компоненты.

Для фитнес-оборудования он может обрабатывать рамы, кронштейны, опоры и соединительные детали, используемые в тренажерах.

В производстве автомобильных компонентов его можно использовать для отдельных трубчатых конструкций, кронштейнов, опор и готовых деталей автомобилей.

Типичные области применения сельскохозяйственной техники включают рамы, ограждения, опоры и соединительные компоненты.

При производстве строительных конструкций он может обрабатывать конструкционные трубы, поручни, опоры и элементы каркаса.

Для общего изготовления металлов машина подходит для изготовления деталей по индивидуальному заказу, прототипов, контрактного производства и смешанных заказов.

Особенности эксплуатации и обслуживания

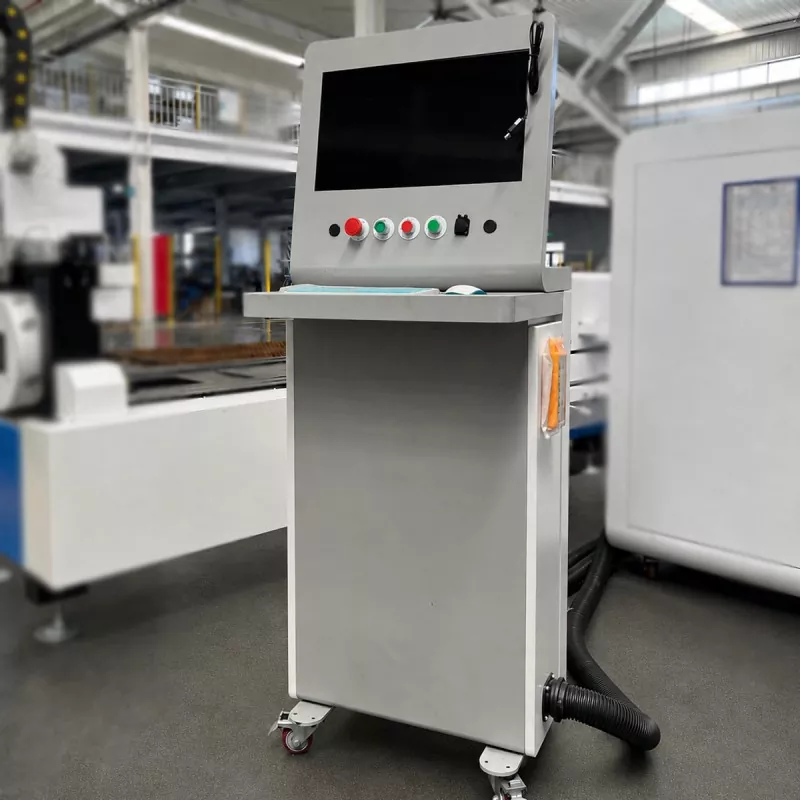

Машина обеспечивает доступ к зоне загрузки, системе патронов и зоне резки для ежедневной работы и осмотра. Операторы могут менять программы по производственным чертежам, что полезно для производителей с частой сменой продукции.

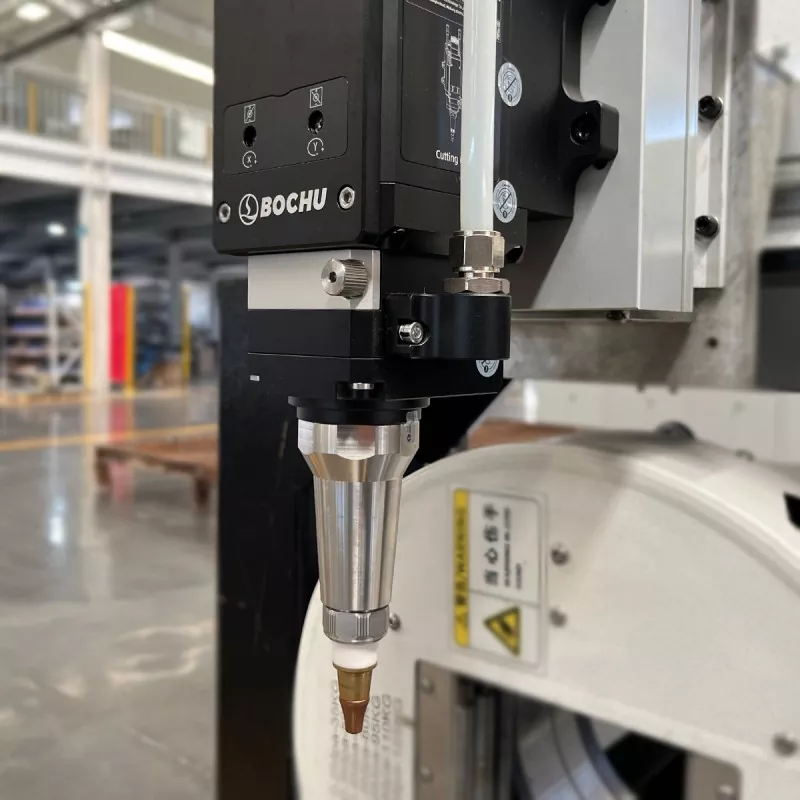

Плановое техническое обслуживание должно включать проверку и очистку патрона, компонентов направляющих, защиты режущей головки, системы охлаждения, газовой системы, точек смазки и электрических соединений. Насадки, защитные линзы и другие расходные материалы следует проверять и при необходимости заменять.

Конфигурация машины

Окончательную конфигурацию следует выбирать в соответствии с фактическим применением, а не только с учетом мощности лазера.

Прежде чем запросить предложение, покупатели должны подтвердить форму и размеры трубы, максимальный и минимальный размер трубы, длину трубы, толщину материала и стенки, ожидаемый объем производства, типовые чертежи деталей, требуемую скорость резки, требования к качеству кромки, площадь мастерской и электропитание, режущий газ и вспомогательное оборудование.

Перед окончательным выбором оборудования рекомендуется сделать образец резки на основе фактического материала и чертежей покупателя.

Технические характеристики

Окончательная толщина и скорость резки должны быть подтверждены в зависимости от материала, размеров трубы, толщины стенки, режущего газа, требуемого качества кромки и производственных задач.

Часто задаваемые вопросы

Какие материалы может обрабатывать машина?

Его можно настроить для обработки углеродистой стали, нержавеющей стали, оцинкованной стали, алюминия и других подходящих металлов для лазерной резки. Фактическая производительность зависит от марки материала, толщины, профиля трубы, режущего газа и требований к качеству кромки.

Какова максимальная толщина резки?

В качестве общего примера можно отметить, что модель мощностью 3 кВт может обрабатывать стенки труб из углеродистой стали толщиной примерно до 10–12 мм и стенки труб из нержавеющей стали толщиной примерно до 5–6 мм при подходящих условиях. Эти значения не являются универсальными пределами. Фактические характеристики должны быть подтверждены путем тестирования с использованием материала покупателя, размеров трубы и требуемого качества кромки.

Какую скорость резания может достичь станок?

Для обычных трубок тонкой и средней толщины эталонная скорость может находиться в диапазоне примерно от 0,5 до 8 м/мин в зависимости от материала и толщины. Например, углеродистая сталь толщиной 2 мм может достигать скорости примерно 4–8 м/мин, а нержавеющая сталь толщиной 6 мм — примерно 0,5–1,2 м/мин. Для резки отверстий, прорезания пазов, обработки углов и сложных контуров обычно требуются более низкие скорости.

Какую форму трубок он может разрезать?

Стандартное применение включает круглые, квадратные и прямоугольные трубы. Также возможен выбор специальных профилей после подтверждения их размеров и требований к зажиму.

Какой максимальный размер трубки?

Максимальный диаметр трубки составляет 120 мм, а максимальная длина трубки — 6100 мм. Полезный диапазон должен быть подтвержден в зависимости от формы трубы, толщины стенки, метода загрузки и окончательной конфигурации.

Может ли он вырезать отверстия и прорези?

Да. Экономичный станок для резки труб с волоконным лазером может выполнять резку отверстий, прорезей, контурную резку и обрезку концов в дополнение к обрезке труб по длине.

Достаточно ли 3 кВт для моего применения?

Лазерный источник мощностью 3 кВт подходит для многих распространенных задач обработки труб. Как правило, она более эффективна, чем система мощностью 2 кВт, для труб средней толщины и более экономична, чем система мощностью 4 кВт, для умеренных производственных требований. Правильный выбор зависит от материала, толщины, размера трубы, скорости резки, объема производства и качества кромки. Покупатели должны предоставить фактическую информацию о заготовке для оценки.

Что выбрать: 2 кВт, 3 кВт или 4 кВт?

Выбирайте мощность 2 кВт, когда большая часть работы связана с тонкостенными трубками и приоритетом является контроль инвестиций. Выбирайте мощность 3 кВт для сбалансированного диапазона применения обычных углеродистых, нержавеющих и оцинкованных труб. Выбирайте мощность 4 кВт, если требуется более высокая скорость производства, более толстые материалы или непрерывная работа в тяжелых условиях.

Какую точность можно достичь?

Заявленная точность позиционирования составляет ±0,03 мм, точность повторного позиционирования ±0,03 мм. Фактическая точность детали также зависит от прямолинейности трубы, зажима, калибровки станка, параметров резки и настроек программы.

Поддержка производителя

EVER VIEW поддерживает клиентов при выборе машины, настройке, оценке применения, резке образцов и подготовке к отправке.

Клиенты могут предоставить размеры труб, материал, толщину, производственные требования и чертежи для технической проверки. Также могут быть обсуждены индивидуальные конфигурации в соответствии с конкретными потребностями в обработке труб.

Почему стоит выбрать эту машину?

Этот экономичный трубчатый лазерный резак мощностью 3 кВт предлагает практический баланс между инвестициями, возможностями обработки и ежедневным использованием. Он подходит для покупателей, которым требуется волоконный лазер для обычных металлических труб, эталонная способность резки примерно 10–12 мм для углеродистой стали и 5–6 мм для нержавеющей стали, гибкое цифровое программирование, универсальный зажим и сокращение вторичных операций.

По сравнению с машиной мощностью 2 кВт она обеспечивает большую производительность при обработке материалов средней толщины. По сравнению с машиной мощностью 4 кВт, она может предложить более экономичное решение для покупателей, которым не требуется максимальная толщина или непрерывное высокоскоростное производство.

Запросить испытание резки

Выбор станка для резки труб должен основываться на реальных заготовках, а не только на технических характеристиках.

Отправьте EVER VIEW размер вашей трубы, материал, толщину, длину, объем производства, требуемую скорость резки и чертеж детали для оценки применения и конфигурации машины.
