A волоконный лазерный станок для резки пластинпомогает производителям обрабатывать металлические листы и пластины с точными контурами, узкой шириной резки и гибким управлением с ЧПУ. Понимание мощности лазера, толщины материала, качества резки, эксплуатационных затрат и конфигурации станка имеет важное значение для выбора оборудования, отвечающего реальным производственным требованиям.
В этом руководстве объясняется, как работает резка пластин с помощью волоконного лазера, какие материалы он может обрабатывать, что влияет на производительность резки и как оценить станок, прежде чем инвестировать в новое производственное оборудование.
1. Общие сведения о станках для резки пластин с волоконным лазером

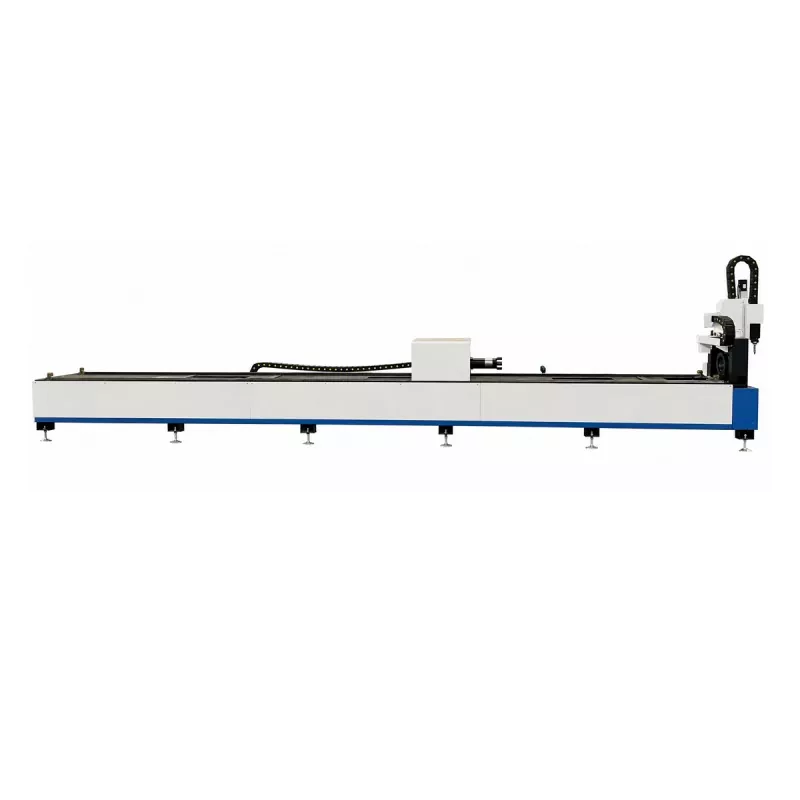

Станок для резки пластин с волоконным лазером — это промышленная система металлообработки, которая использует концентрированный лазерный луч для резки запрограммированных форм из плоских металлических листов или пластин. Контроллер ЧПУ координирует режущую головку и систему движения, позволяя машине повторять сложные контуры, отверстия, пазы и контуры компонентов с повторяемым позиционированием.
В отличие от обычной механической резки, лазерная обработка не требует контакта лезвия с материалом. Сфокусированный луч генерирует интенсивное тепло в определенной точке, а вспомогательный газ помогает удалить расплавленный металл с пути резки. Этот процесс создает узкий пропил и может уменьшить необходимость дополнительной обработки кромки, если параметры резки настроены правильно.
Основные компоненты промышленной системы
- Источник волоконного лазера:Генерирует энергию лазера, используемую для обработки металла.
- Лазерная режущая головка:Фокусирует луч и подает вспомогательный газ в зону резки.
- Система управления ЧПУ:Интерпретирует запрограммированные траектории резания и координирует движение станка.
- Система движения и станина станка:Поддерживайте заготовку и сохраняйте стабильное, контролируемое движение.
- Система охлаждения:Сохраняет указанные компоненты в требуемом диапазоне рабочих температур.
- Дымоудаление и защитный кожух:Помогите контролировать технологические выбросы и снизить воздействие лазерных опасностей.
Эти компоненты работают вместе. Сам по себе мощный лазерный источник не может гарантировать превосходные результаты, если конструкция станка, режущая головка, управление движением, подача газа или настройки процесса не подходят для данного применения.
2. Как работает процесс резки?
Резка пластин волоконным лазером сочетает в себе оптическую энергию, контролируемое движение и удаление материала. Машина преобразует цифровой рисунок в физический металлический компонент посредством серии скоординированных операций.
Шаг 1: Подготовьте дизайн вырезания
Оператор импортирует совместимый чертеж САПР в программное обеспечение станка для программирования или раскроя. Программное обеспечение размещает компоненты на металлической пластине, устанавливает траектории резки, а также определяет входы, точки прожига и другие технологические инструкции.
Шаг 2. Сфокусируйте лазерный луч
Лазерный источник генерирует луч, который проходит через оптическую систему доставки к режущей головке. Фокусирующая линза концентрирует энергию на небольшой площади заготовки, повышая местную температуру до тех пор, пока металл не расплавится или не вступит в тепловую реакцию, необходимую для выбранного процесса резки.
Шаг 3: Удалите расплавленный материал
Вспомогательный газ, обычно кислород, азот или сжатый воздух, где это возможно, помогает вытеснить расплавленный материал из пропила. Тип и давление газа влияют на скорость резки, окисление кромок, внешний вид поверхности и количество остатков, остающихся на готовой детали.
Шаг 4. Следуйте траектории резки с ЧПУ
Система ЧПУ координирует движение по запрограммированному контуру. Машина пробивает пластину, следует по заданному пути и завершает деталь. Соответствующее ускорение, контроль углов, настройки фокусировки и скорость резки важны для поддержания постоянства размеров.
Шаг 5: Осмотрите готовую деталь
Операторы проверяют размеры, качество реза, наличие заусенцев, окалины и внешний вид кромок на соответствие производственным требованиям. Для требовательных компонентов документированная проверка первой детали может помочь убедиться в пригодности процесса до начала производства всей партии.
3. Какие материалы можно обрабатывать на станке для резки листового лазера с волоконным лазером?
Волоконные лазерные системы широко используются при обработке металлов, но практический диапазон резки зависит от конфигурации лазера, марки материала, толщины, состояния поверхности, вспомогательного газа и требуемого качества кромки. Не каждая машина может одинаково хорошо обрабатывать любой материал или толщину.
| Материал | Типичные применения | Важные соображения |
|---|---|---|
| Углеродистая сталь | Конструктивные детали, рамы машин, кронштейны и элементы конструкции. | Кислород может способствовать эффективной резке; Следует учитывать требования к окислению кромок и последующей отделке. |
| Нержавеющая сталь | Пищевое оборудование, корпуса, архитектурные детали и промышленные компоненты | Азот часто выбирают для получения ярких кромок с низким уровнем окисления, хотя расход газа может увеличить эксплуатационные расходы. |
| Алюминий | Транспортные компоненты, корпуса оборудования и легкие конструкции | Отражательная способность, теплопроводность, состав сплава и соответствующая защита оборудования требуют внимания. |
| Латунь и медь | Электрические компоненты, проводящие детали и прецизионные металлические изделия. | Для обработки отражающих металлов необходима совместимая лазерная система, подходящие параметры резки и соответствующая защита от обратного отражения. |
| Другие металлические сплавы | Специализированные промышленные детали и изготовление по индивидуальному заказу | Совместимость и качество резки должны быть проверены для конкретного сплава и условий производства. |
Отрасли промышленности, которые получают выгоду от лазерной резки пластин
- Производство тяжелого оборудования и сельскохозяйственной техники.
- Производство автозапчастей и транспортного оборудования.
- Электрические шкафы, коробки управления и промышленные шкафы.
- Производство металлоконструкций, строительных комплектующих и металлической мебели.
- Компоненты лифтов, торговое оборудование и металлические изделия по индивидуальному заказу.
Для производителей, работающих с несколькими конструкциями изделий или часто меняющими заказы, программирование ЧПУ может упростить переход между заданиями без необходимости изготовления специальных режущих штампов для каждого нового контура.
4. Ключевые преимущества для производителей
Точная резка и постоянство размеров
Правильно настроенная система волоконной лазерной резки позволяет создавать детальные контуры, небольшие отверстия и повторяемые профили компонентов. Это ценно для производителей, чьи сборки зависят от точного положения отверстий, контролируемых зазоров и одинаковых размеров деталей. Фактические допуски должны быть подтверждены с использованием выбранного станка и репрезентативных заготовок.
Гибкая обработка различных заказов
Изменить программу цифровой резки может быть проще, чем заменить инструмент на обычной производственной линии. Эта гибкость поддерживает изготовление на заказ, небольшие партии, прототипы и смешанные производственные графики. Это также может помочь производителям реагировать на изменения конструкции клиентов без необходимости переделки специального инструмента.
Сокращение вторичной обработки
При правильном выборе материала и параметрах резки лазерная резка позволяет получить кромки, требующие меньшего шлифования или удаления заусенцев, чем некоторые альтернативные процессы. Фактическое сокращение зависит от требуемой чистоты поверхности, толщины материала, выбора газа и стандартов качества готовой детали.
Лучшее использование материалов
Программное обеспечение для раскроя упорядочивает несколько деталей на листе, чтобы уменьшить неиспользуемое пространство. В сочетании с узкими пропилами и хорошо спланированной последовательностью резки это может улучшить использование сырья. Результат зависит от геометрии детали, минимального расстояния, управления остатками и планирования производства.
Потенциальное повышение производительности
Автоматизированные траектории резки, повторяемые программы и дополнительное оборудование для загрузки или разгрузки позволяют сократить объем ручной обработки и обеспечить более стабильное производство. Однако общая производительность также зависит от времени прошивки, перемещения материала, сортировки, проверки и времени, необходимого для смены работ.
5. Что определяет производительность резки?
Производительность резки является совокупным результатом конфигурации станка, свойств материала, настроек процесса и практики оператора. Совместная оценка этих факторов более надежна, чем выбор оборудования, основанного только на мощности лазера.
Мощность лазера и толщина материала
Мощность лазера влияет на количество энергии, доступной для плавления или обработки материала. Более высокая мощность может расширить практический диапазон резки или повысить производительность при подходящих условиях. Тем не менее, максимальная заявленная толщина не обязательно является толщиной, при которой станок обеспечивает наилучшую скорость производства, качество кромки или эксплуатационные расходы.
Прежде чем выбирать конфигурацию, определите наиболее часто используемую толщину, самый толстый материал, который необходимо регулярно резать, а также любые периодические работы с максимальной толщиной. Попросите поставщика предоставить вам режимы резки, соответствующие вашим требованиям к материалу, газу и качеству.
Скорость резки и положение фокуса
Чрезмерная скорость может привести к неполному проплавлению или образованию окалины на нижней кромке, а неподходящая низкая скорость может привести к чрезмерному нагреву и ухудшению качества кромки. Положение фокуса также влияет на распределение энергии в пределах прореза. Правильные настройки зависят от материала, толщины, сопла, газа и конфигурации машины.
Помощь в выборе газа
Кислород может способствовать дополнительному нагреву во время резки углеродистой стали, тогда как азот обычно используется, когда важна яркая кромка с низким уровнем окисления. Сжатый воздух может быть полезен для определенных применений, если его давление, чистота и контроль влажности достаточны. Выбор газа должен обеспечивать баланс между качеством кромки, скоростью обработки, последующими операциями и общей стоимостью потребления.
Сопло и оптическое состояние
Поврежденное сопло, загрязненное защитное окно или неправильное выравнивание сопла могут нарушить поток газа и повлиять на результат резки. Поэтому регулярная проверка расходных материалов необходима в случае неожиданного ухудшения качества.
6. Как правильно выбрать станок для резки листового лазера с волоконным лазером
Правильная машина должна соответствовать сегодняшним производственным требованиям завода, оставляя при этом разумные возможности для будущего роста. Структурированная оценка помогает предотвратить перерасход средств на ненужные мощности или покупку системы, которая не справляется с обычными производственными задачами.
Определите свой материал и диапазон толщины
Подготовьте список металлов, обрабатываемых каждый месяц, их марок, распределения толщины, размеров листов и необходимой обработки кромок. Учитывайте процент работы, соответствующий каждой толщине, а не полагайтесь исключительно на самую толстую деталь, которую вы иногда производите.
Сопоставьте рабочую зону с вашим производственным процессом
Рабочий стол должен соответствовать стандартным размерам пластины и деталям, которые вы собираетесь производить. Проверьте доступ к погрузке, доступную производственную площадь, место хранения материалов, доступ к крану или вилочному погрузчику, а также свободное пространство, необходимое для технического обслуживания.
Оценка полной конфигурации машины
Сравните источник лазера, режущую головку, контроллер ЧПУ, компоненты движения, станину станка, систему охлаждения, электрические требования, вытяжное оборудование и защитный кожух. Подтвердите, какие позиции включены в указанную цену, а какие являются дополнительными аксессуарами.
Обзор программного обеспечения и автоматизации
Убедитесь, что программное обеспечение для программирования поддерживает ваши форматы чертежей и рабочий процесс раскроя. Если объемы производства оправдывают автоматизацию, оцените таблицы обмена, автоматическую загрузку и разгрузку, обработку остатков и интеграцию с существующими производственными системами.
Оценка поддержки поставщиков
Установка, обучение операторов, наличие запасных частей, дистанционная диагностика и рекомендации по техническому обслуживанию — все это влияет на долгосрочную ценность оборудования. Спросите, как предоставляется техническая поддержка, какие механизмы реагирования доступны и какие расходные материалы следует иметь на местном складе.
Запросить письменное техническое предложение
Полезное предложение должно четко определять конфигурацию станка, возможности резки, требования к утилитам, входящие в комплект аксессуары, условия гарантии, условия поставки, объем установки и обучение. Заявления о производстве должны подкрепляться соответствующими условиями испытаний, а не широкими заявлениями, лишенными контекста.
7. Волоконный лазер в сравнении с плазменной и CO2-резкой
Различные технологии резки подходят для разных комбинаций толщины материала, требований к качеству, объема производства и инвестиционного бюджета. Волоконный лазер не является автоматически самым экономичным выбором для всех задач металлообработки.
| Фактор оценки | Волоконный лазер | Плазменная резка | CO2-лазер |
|---|---|---|---|
| Типичные сильные стороны | Точная резка металла и узкие пропилы | Надежная резка проводящих металлов, в том числе многих операций с толстыми листами. | Универсальная лазерная обработка с признанными применениями для металлов и неметаллов, в зависимости от конструкции системы. |
| Тонколистовая деталь | В целом очень хорошо | Может потребоваться дополнительная отделка для мелких деталей | Может обеспечить детальную резку в совместимых приложениях |
| Пригодность для толстолистовых пластин | Зависит от мощности, материала и требуемого качества. | Часто конкурируют за работу с конструкционными плитами | Зависит от мощности и применения; операционная экономика требует оценки |
| Эксплуатационные соображения | Вспомогательный газ, оптика, охлаждение и безопасность лазера | Износ электродов и расходных материалов, режущий газ и обработка кромок | Газоснабжение, оптика, обслуживание и совместимость материалов |
| Лучший подход к выбору | Уделяйте приоритетное внимание точности, производительности и общей стоимости приемлемой детали. | Приоритизация толщины, производственных потребностей и стоимости разреза | Подберите лазерную систему в соответствии с предполагаемым диапазоном материалов и технологическими требованиями. |
Для тонких и средних металлических листов часто рассматривают технологию волоконного лазера из-за сочетания точности, потенциала автоматизации и гибкости обработки. Для тяжелых листов плазма может оставаться конкурентоспособной в зависимости от требований к допускам и эксплуатационных затрат. Наиболее подходящий выбор должен быть определен посредством репрезентативных испытаний на резку и полного сравнения затрат.
8. Эксплуатационные затраты и эффективность производства
Цена покупки – это только одна часть инвестиций. Надежная оценка должна учитывать затраты, понесенные при производстве приемлемых деталей в течение ожидаемого срока службы машины.
Определите основные категории затрат
- Электричество:Лазерный источник, система охлаждения, движущее оборудование, вытяжка и вспомогательные устройства.
- Вспомогательный газ:Кислород, азот или сжатый воздух, включая оборудование для производства и очистки газа, где это применимо.
- Расходные материалы:Форсунки, защитные окна, линзы, если применимо, и другие сменные компоненты.
- Труд:Программирование, погрузка, разгрузка, сортировка, проверка и обслуживание.
- Обслуживание:Плановое обслуживание, замена запчастей, устранение неисправностей и техническая поддержка.
- Материальные отходы:Эффективность раскроя, бракованные детали, бракованные детали и непригодные для использования остатки.
- Время простоя:Производственные потери, связанные с неисправностями, техническим обслуживанием и ожиданием запчастей или обслуживания.
Рассчитать стоимость приемлемой детали
Одним из полезных подходов является разделение общих эксплуатационных затрат на репрезентативное производство на количество произведенных соответствующих деталей. Включите использование материалов, где это необходимо, затраты на эксплуатацию станка, рабочую силу, расходные материалы и доработку. Это дает более значимое сравнение, чем просто скорость резания.
Производители также должны измерять фактическое время цикла, включая загрузку, прошивку, резку, разгрузку и проверку. Машина, которая режет быстро, но требует частого вмешательства, может не обеспечить максимальную производительность за всю смену.
Оцените потенциальную прибыль от инвестиций
При замене режущего или старого оборудования, переданного на аутсорсинг, сравните текущие затраты с ожидаемыми затратами на собственное производство. Включите установку, обучение, финансирование, обслуживание и реалистичное использование. Любая оценка окупаемости должна основываться на документально подтвержденных объемах производства и консервативных предположениях относительно будущих заказов.
9. Техническое обслуживание и безопасность на рабочем месте
Профилактическое техническое обслуживание помогает поддерживать стабильную производительность резки, защищает ключевые компоненты и сокращает перерывы в производстве, которых можно избежать. Операторы должны следовать графику технического обслуживания производителя оборудования и процедурам, указанным для установленного лазерного источника и режущей головки.
Ежедневное и плановое обслуживание
- Осмотрите форсунки на наличие повреждений, загрязнений и проблем с выравниванием.
- Проверьте защитные оптические компоненты в соответствии с утвержденной процедурой проверки.
- Контролируйте аварийные сигналы системы охлаждения, температуру, состояние охлаждающей жидкости и требуемый расход.
- Осмотрите линии подачи газа, фильтры, регуляторы и показания давления.
- Следите за тем, чтобы на рабочем столе и вокруг него не было скопившегося мусора и излишней пыли.
- Просматривайте сигналы тревоги машины и записывайте повторяющиеся проблемы с качеством резки.
- Выполняйте плановую смазку и механические проверки в соответствии с инструкциями производителя.
Основные правила безопасности при работе с лазером
Промышленные лазерные системы могут представлять серьезную опасность для глаз, кожи, пожара, поражения электрическим током и дыма. Длина волны и мощность волоконных лазеров требуют особого внимания, поскольку лазерное излучение ближнего инфракрасного диапазона может быть невидимым для человеческого глаза.
- Используйте подходящий корпус, блокировки и защитные системы, соответствующие классификации и установке лазера.
- Никогда не обходите блокировки и не работайте с поврежденными барьерами безопасности.
- Обеспечьте эффективное удаление дыма и оцените опасности, связанные с разрезаемыми материалами.
- Используйте только утвержденные защитные очки от лазера, если этого требует документированная оценка безопасности; очки не заменяют инженерный контроль.
- Доверьте эксплуатацию и обслуживание обученному персоналу в соответствии с утвержденными процедурами.
- Перед техническим обслуживанием или ремонтом примените правильные процедуры блокировки и изоляции.
Перед установкой и эксплуатацией предприятия должны проверить применимые местные правила, требования к электрооборудованию, противопожарные меры и стандарты безопасности труда.
10. Контрольный список оценки перед покупкой
Прежде чем заказывать станок для резки пластин с волоконным лазером, используйте следующий контрольный список для организации технических обсуждений с потенциальными поставщиками.
- Были ли задокументированы основные марки материалов и толщина продукции?
- Подходит ли предлагаемая мощность лазера для обычных производственных задач, а не только для периодической резки максимальной толщины?
- Подходит ли рабочая зона для стандартных размеров пластин и планируемой планировки завода?
- Были ли образцы деталей протестированы с использованием репрезентативных материалов и требований к качеству?
- Документируются ли скорость резания, качество кромки и результаты размеров в установленных условиях испытаний?
- Четко ли указаны лазерный источник, режущая головка, контроллер и прилагаемые аксессуары?
- Понятны ли требования к электроснабжению, охлаждению, сжатому воздуху, газу и вытяжке?
- Была ли проверена совместимость программного обеспечения, возможность вложения и дополнительная автоматизация?
- Ясны ли условия установки, обучения, гарантии, запасных частей и технической поддержки?
- Сравнивалась ли ожидаемая стоимость приемлемой детали с существующими методами производства?
Четко определенный процесс закупок помогает производителям сравнивать поставщиков по практической ценности продукции, а не полагаться на заголовки спецификаций. Это также создает четкие рекомендации для приемки установки и будущих проверок производительности.
11. Часто задаваемые вопросы
1. Для чего используется станок для резки пластин с волоконным лазером?
Он используется для резки запрограммированных форм из металлических листов и пластин для таких применений, как компоненты машин, промышленные корпуса, конструкционные детали, транспортное оборудование и изготовление металлических изделий по индивидуальному заказу.
2. Какие металлы можно резать на станке для резки листового лазера?
Обычные материалы включают углеродистую сталь, нержавеющую сталь, алюминий, латунь и медь. Пригодность зависит от конфигурации лазера, свойств материала, толщины, вспомогательного газа и требуемого качества резки. Перед производством убедитесь в совместимости конкретного сплава.
3. Какая мощность лазера требуется для резки пластин?
Требуемая мощность зависит от материала, распределения толщины, объема производства, желаемой скорости и требований к качеству кромки. Покупателям следует расставить приоритеты по толщине, обрабатываемой чаще всего, и проверить предлагаемую конфигурацию с помощью образцов, а не выбирать исключительно на основании максимальной заявленной мощности.
4. Может ли станок для лазерной резки обрабатывать толстые металлические пластины?
Да, правильно настроенные промышленные системы могут резать толстые металлические пластины. Практический предел зависит от мощности лазера, типа металла, газа и требований к качеству. Резка на максимальной мощности станка может привести к более медленной обработке или другим характеристикам кромки, поэтому рекомендуется репрезентативное тестирование.
5. Устраняет ли резка волоконным лазером удаление заусенцев?
Не в каждом приложении. Правильно оптимизированная резка может уменьшить количество заусенцев и окалины, но результат зависит от материала, толщины, состояния сопла, настроек газа и параметров резки. Некоторые компоненты все еще могут нуждаться в очистке кромок или других операциях отделки.
6. Является ли резка волоконным лазером более экономичной, чем плазменная резка?
Это зависит от приложения. Волоконные лазеры могут быть привлекательны для точных работ и обработки листов тонкого и среднего размера, в то время как плазма может оставаться конкурентоспособной для некоторых работ с толстыми листами. Сравните стоимость оборудования, потребление газа и электроэнергии, производительность, рабочую силу, использование материалов и требования к отделке.
7. Что должно быть включено в предложение по оборудованию?
В подробном предложении должны быть указаны источник и мощность лазера, рабочая зона, режущая головка, система ЧПУ, станина станка, охлаждающее оборудование, меры безопасности, включенные аксессуары, программное обеспечение, установка, обучение, гарантия и техническая поддержка. Также следует четко указать требования к коммунальным услугам и дополнительным элементам.
8. Как производители могут поддерживать стабильное качество резки?
Используйте проверенные параметры резки, проверяйте сопла и оптические компоненты, обслуживайте системы подачи газа и охлаждения, соблюдайте процедуры профилактического обслуживания и записывайте результаты процесса. В случае неожиданного изменения качества проверьте расходные материалы и сигналы тревоги машины, прежде чем вносить существенные изменения в параметры.
9. Какую информацию должны предоставить покупатели при запросе предложения?
Укажите типы и марки материалов, минимальную и максимальную толщину, общие размеры листов, репрезентативные чертежи, ожидаемое ежемесячное производство, необходимое качество кромок, доступные утилиты и предпочтительный уровень автоматизации. Эти сведения помогают поставщикам рекомендовать подходящую конфигурацию.
10. Почему перед покупкой необходимо выполнить вырезку образца?
Образцовая резка дает практическое подтверждение того, как предлагаемая машина обрабатывает фактические материалы и геометрию компонентов покупателя. Это позволяет покупателю оценить качество резки, время обработки, соответствие размеров и требования к отделке, прежде чем совершать инвестиции.
